新風光DCDC變換器在構網型風電機組的應用
背景
我國大多數新能源富集區域均臨近電網末端，新能源場站送出并網點短路比普遍較低。當短路比低到一定程度，新能源場站的并網就可能存在次同步振蕩等穩定性問題，進而引起棄風等不利于新能源消納的局面。

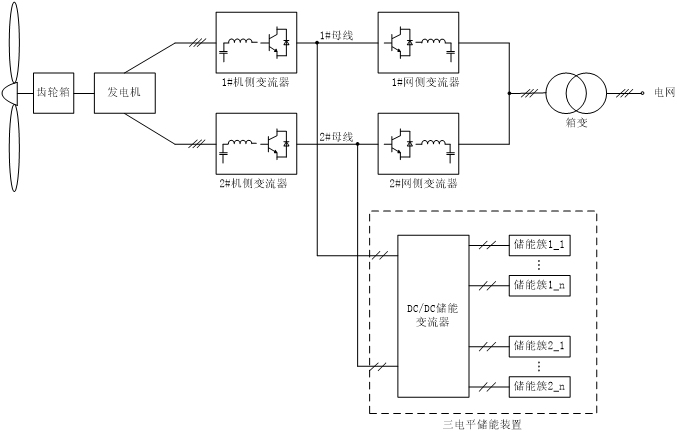

構網型風電機組擁有更強的有功和無功調節能力，可以感知電網擾動，主動響應和主動支撐，克服新能源大規模并網帶來的電力系統電壓與頻率穩定性問題，提升短路比適應性。一方面解決由于安全裕度所帶來的棄風、棄光問題，助力新能源消納比例提升；另一方面滿足對頻率穩定性、機組慣量、有功出力有特殊要求的應用場景。構網型風電機組中之所以可實現“構網”功能，其中一個不可或缺的環節在于系統中的DC/DC變流器，作為儲能元件和風電變流器之間的紐帶，其主要功能就是根據風電機組的各種工況需求自動完成儲能元件和風電變流器直流母線之間能量的雙向流動，從而保證風電變流器實現各種控制功能。
產品介紹

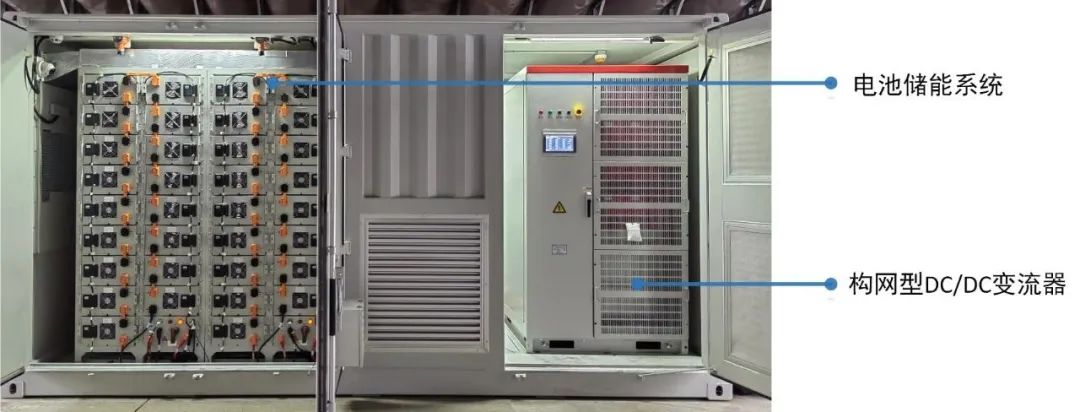

我司研發的構網型DC/DC變流器具備兩組獨立的高壓直流母線接口，可適配1140V電壓等級基于雙繞組發電機的風電變流系統。整機采用功率單元模塊化設計，每一個電池簇對應一組DC/DC模塊，即一簇一管理，可避免電池簇間環流。
主要特點技術
●高、低壓側均具備緩沖組件，可支持風機黑啟動
●單元模塊化設計，整機容量極易擴展
●單元控制相互獨立，故障后可冗余退出，整機降額運行，大大提高整機可靠性
●兩級載波移相技術，降低電流紋波，延長電池使用壽命
●具備恒流、恒壓、恒功率多種控制模式及簇間SOC均衡功能，滿足各種應用工況

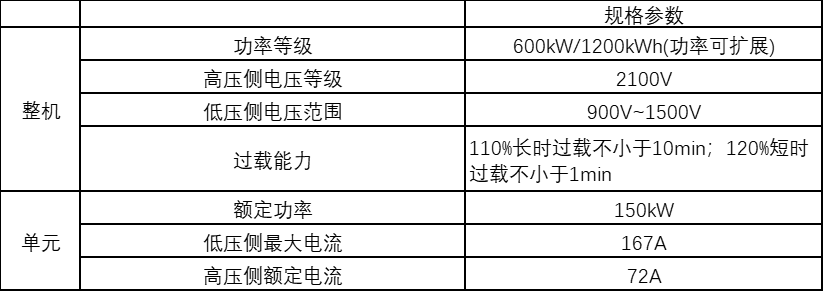

主要技術參數
應用案例
河北建投某項目，是國內首個構網型風電機組批量商業化項目，該項目采用的構網型風機是國內風電整機制造企業對深度構網功能的首次探索，是構網型風機從技術開發邁入大批量商業化應用里程碑的關鍵一步。

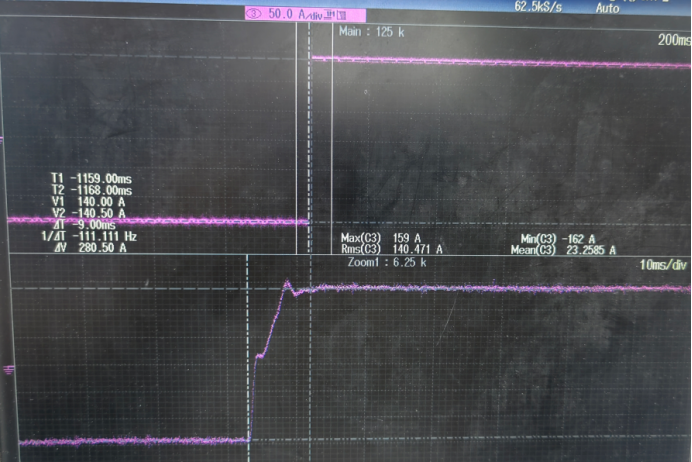

DC/DC變流器從滿功率放電切換至滿功率充電響應時間為9ms，滿功率充電切換至滿功率放電響應時間為5.6ms，均小于10ms完全滿足風電變流器的控制需求。

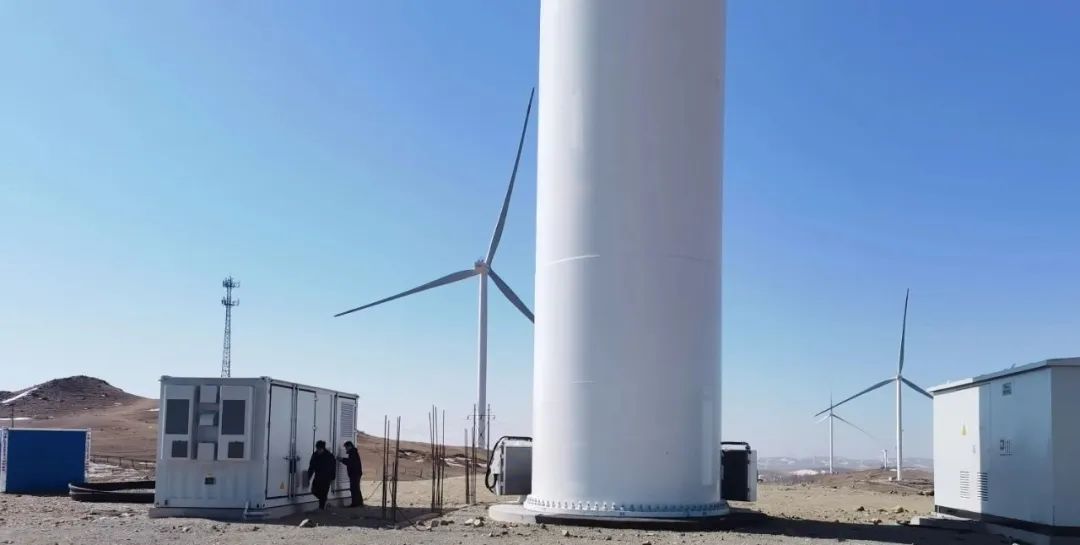

該項目共安裝5臺構網型機組，均配置我司生產的構網型DC/DC儲能系統，經現場測試各項性能指標均滿足構網型機組的要求。
